产品名称：锻钢截止阀(焊接式阀盖) 900LB-1500LB
产品类别：锻钢截止阀
锻钢截止阀标准材质明细表
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM |
A105 | F22 | F304(L) | F316(L) |
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276F316(L) |
3 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
4 | 垫片 | 316夹柔性石墨 | 316夹PTFE |
5 | 阀盖 | A105 | A276304 | A276304(L) | A276F316(L) |
6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
7 | 销钉 | A276420 | A276 304 |
8 | 填料压套 | A276410 | A182F304(L) | A182F316(L) |
9 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
10 | 填料压板 | A216WCB | A351CF8 |
11 | 螺母 | A1942H | A1944 | A1948 | A1948M |
12 | 阀杆螺母 | A276420 |
13 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
14 | 铭牌 | SS |
15 | 手轮 | A197 |
16 | 填料 | 柔性石墨 | PTFE |
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 |
适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

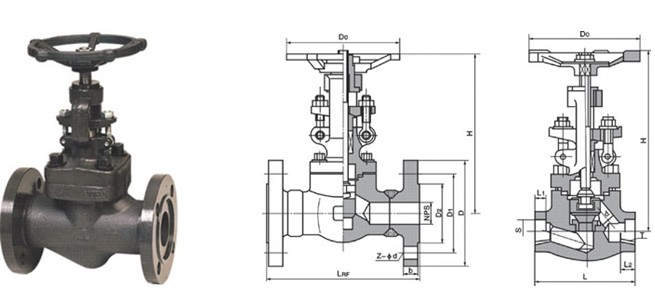

尺寸(MM)和重量(KG)
NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
|
全径 |
| 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 |
H(开) | 171 | 207 | 207 | 240 | 258 | 330 | 355 | 370 |
W | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 |
重量 | 螺栓式 | 2.2 | 3.7 | 3.6 | 6.8 | 7.6 | 11.6 | 15.0 | 21.9 |
焊接式 | 2.0 | 3.4 | 3.3 | 6.0 | 5.6 | 10.3 | 14.2 | 18.0 |
